Резервуар вертикальный РВС 50 м³
Резервуары вертикальные РВС объемом 50 м3 используются на резервуарных парках и нефтяных терминалах для хранения дизельного топлива, бензина, мазута, керосина, воды, технических спиртов и пищевых продуктов. Они могут также применяться в качестве топливных или противопожарных резервуаров.
Изготовление РВС-50 на Саратовском резервуарном заводе
Саратовский резервуарный завод производит вертикальные стальные резервуары в соответствии с ТУ-5265-002-694784422013 и имеет необходимые Сертификаты соответствия.
Вертикальные резервуары объемом 50 м3 выпускаются на основании ГОСТ 31385-2023. Возможна поставка емкостей, изготовленных по типовым проектам, а также по проектам Заказчика и собственным разработкам.
На строительную площадку они поставляются в полной заводской готовности.
В зависимости от условий эксплуатации РВС-50 производятся из низколегированных и нержавеющих марок стали методом сваривания обечаек. Толщина стенки рассчитывается исходя из условий эксплуатации. При расчете толщины конструктивных элементов учитывается припуск на коррозию в случае эксплуатации с агрессивными средами. Минимальная толщина по ГОСТ 31385-2023 - 4 мм.
Отделом ОТК проводится обязательный контроль качества сварных швов ультразвуковым или радиографическим методом контроля. Герметичность сварных соединений емкостей заводской готовности проверяется гидроиспытаниями.
Важным этапом изготовления является антикоррозионная обработка поверхности стенок для продления срока службы и предотвращения изменения физико-химических свойств хранимой жидкости.
Габариты резервуаров РВС-50 м3*
Объем, м3 | 50 | ||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Внутренний диаметр стенки, мм | 3800 | ||||||||||||||||
Высота стенки, мм | 4500 | ||||||||||||||||
Стенка | |||||||||||||||||
Кол-во поясов, шт. | 3 | ||||||||||||||||
Минимальная толщина, мм | 4 | ||||||||||||||||
Днище | |||||||||||||||||
Толщина центральной части, мм | 5 | ||||||||||||||||
Толщина окраек, мм | - | ||||||||||||||||
Крыша | |||||||||||||||||
Толщина настила, мм | 4 | ||||||||||||||||
Масса, кг | |||||||||||||||||
Стенка | 2183 | ||||||||||||||||
Днище | 495 | ||||||||||||||||
Крыша | 529 | ||||||||||||||||
Лестница | 350 | ||||||||||||||||
Площадки на крыше | 633 | ||||||||||||||||
Комплектующие конструкции | 1072 | ||||||||||||||||
Люки и патрубки | 400 | ||||||||||||||||
Каркасы и упаковка | 900 | ||||||||||||||||
Всего | 6562 |
* габаритные размеры даны для справки и могут отличаться при заказе
Технические характеристики вертикальных резервуаров РВС-50
№ | Параметр | Значение |
---|---|---|
1 | Номинальный объем, м3 | 50 |
2 | Способ размещения | наземный |
3 | Конструкция | одностенная, двустенная |
4 | Класс (по ГОСТ 31385-2023) | КС-2б |
5 | Рабочая среда | светлые и темные нефтепродукты, дизельное топливо, ГСМ, бензин, керосин, вода (техническая и пищевая), спирты, масла, битумы и др. |
6 | Плотность рабочей среды | не более 1600 кг/м3 |
7 | Температура эксплуатации | от -65ºС до +160ºС |
8 | Внутреннее избыточное давление | до 5000 Па |
9 | Сейсмичность района эксплуатации | до 9 баллов |
10 | Материал | Ст3сп5, 09Г2С, 12Х18Н10Т |
11 | Расчетный срок службы | 20 лет |
Сводную таблицу технических характеристик вертикальных резервуаров РВС Вы можете посмотреть здесь.
Саратовский резервуарный завод производит РВС-50 в двух конструктивных исполнениях:
- одностенные
- двустенные (с защитной стенкой) (подробнее см. здесь)
Все РВС представляют собой цилиндрическую конструкцию с днищем и крышей. По периметру стенки, в крыше и днище размещаются люки и патрубки для установки технологического оборудования: манометров, датчиков и сигнализаторов уровня, термометров и др. Состав рассчитывается исходя из эксплуатационных условий емкости и определяется требованиями безопасности. Материал технологического оборудования (люки, патрубки и т.д.) выбирается исходя из климатического исполнения.
Днище резервуара объемом 50 м3 может изготавливаться в виде конической конструкции, а также плоского настила.
При необходимости поддержания рабочей температуры корпус может теплоизолироваться. Также сам резервуар может оборудоваться системой подогрева: внутренней (электрическими ТЭНами) или наружной (трубным змеевиком).

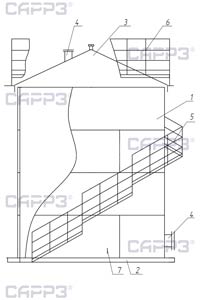

Чертеж РВС-50
1 - днище, 2 - стенка, 3 - крыша коническая щитовая, 4 - люки и патрубки в стеке, 5 - люки и патрубки в крыше, 6 - площадка кольцевая и ограждение на крыше, 7 - стремянка, 8 - анкерное крепление стенки.
Чертеж стенки
Чертеж днища
*Габариты и количество рулонов даны для справки и могут отличаться при индивидуальном заказе.
Сводную таблицу технических характеристик вертикальных резервуаров РВС Вы можете посмотреть здесь.
Как заказать изготовление вертикального резервуара РВС-50 на Саратовском резервуарном заводе?
Чтобы узнать стоимость РВС-50, Вы можете:
- позвонить по телефону 8-800-555-9480
- прислать заполненный Опросный лист на электронную почту
- воспользоваться формой "Запрос цены", указать контактные данные для связи с Вами
Саратовский резервуарный завод выполняет комплексные услуги по строительству объектов эксплуатации вертикальных резервуаров. Мы предлагаем:
- выполнение инженерных изысканий на объектах нефтегазовой отрасли, в том числе на особо опасных и технически сложных
- проектирование, разработку и согласование проекта строительства объектов нефтегазовой и химической промышленности
- производство вертикальных резервуаров, емкостей, сосудов, аппаратов и других металлоконструкций
- доставку и монтаж изделий собственного производства в соответствии с проектом привязки
Доставка РВС объемом 50 м3 осуществляется низкорамной площадкой (тралом) грузоподъемностью до 20 тонн с верхней погрузкой или на универсальной ж/д платформе.
Резервуар вертикальный РВС 50 м³ - отгрузки по всей России
